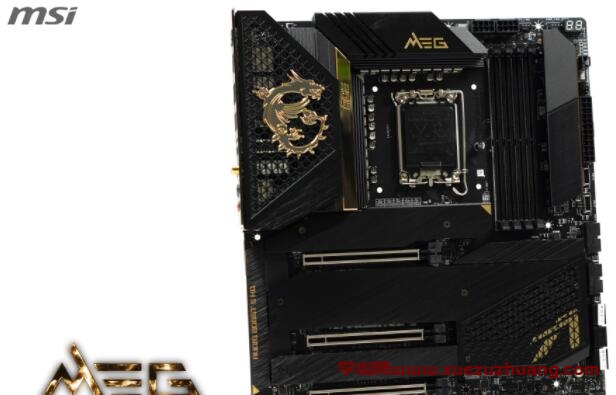

MSI MEG Z690 ACE闪亮登场，罕见的在外观护甲装饰上加工了24K金箔表面处理，主板整体就是以黑色点缀金色，支持DDR5、PCIe 5.0和LGA 1700脚位的第12代Intel处理器，另外也内置双Thunderbolt 4 40Gbps连接埠，供电项数为直出19 + 1 + 2、双8-pin CPU电源连接器，轻轻松松将Core i9-12900K超频至5.2 GHz，隐藏在黄金下有哪些好料，请大家一起看下去。
主板外盒以黑色为主，ACE文字使用金色金属材质质感，背面说明了产品特色，打开盒子可以看到“LUSTROUS AESTHETICS PURE PERFORMANCE”和金龙纹标志，中文就是“光彩夺目美学、纯粹性能表现”，意味着强大的内外的一张主板。
线材与配件类除了基本的文件、说明书、MSI信仰贴纸、识别贴纸、龙纹铁牌外，也有许多像是驱动随身碟、伸缩刷子、造型螺丝起子、擦拭布等MSI信仰小道具，还有M.2螺丝(EZ M.2 Clips)、无线网络天线、SATA排线、测温探头、以及许多的RGB线材。
比较特别的是有1条机壳前置控制接头，类似快速接头，方便你连接到主板;因为主板输出没有标准的HDMI和DP连接埠，采用的是Mini DisplayPort，所以贴心附上2条DP to mini DP连接线材。

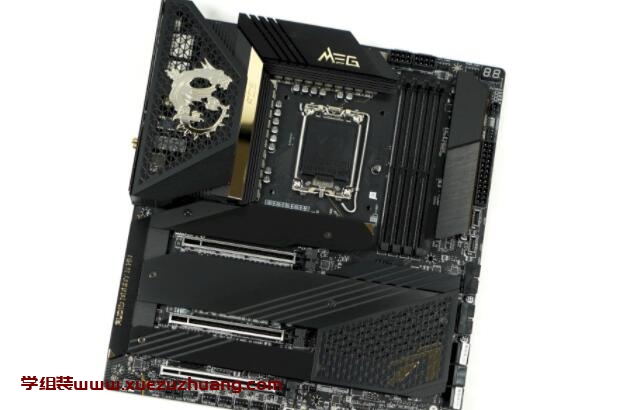

这是一张9组装机孔的E-ATX主板，有背后护甲设计，但有8层PCB电路板搭配2oz厚度铜设计，与服务器同等级材质，提高性能和系统稳定性，挑选机壳要多注意一下对于E-ATX支持规格，主机板的体积305 x 277 mm。
整张主板都有厚实的铝制散热器，内有导热管的延伸式散热片、配合7W/mK MOSFET散热垫，电感、MOSFET和M.2 Shield Frozr散热器都有预先安装。
PCB电路板是黑色，I/O、晶片组和音效区域上散热器装甲是黑色搭上24K金箔装饰，ACE系列没有任何的RGB光效点缀，但是主板有支持完整的RGB连接埠，1组4-pin RGB LED接头、2组3-pin RAINBOW LED接头、1组3-pin CORSAIR LED接头。
支持全新Intel 12代Alder Lake系列处理器，也是因为Intel Socket LGA 1700有1700接触点数，所以我们还是会建议玩家要使用LGA 1700扣具，才能发挥最大的散热效果，目前大部分的散热器厂商都有提供LGA 1700扣具申请，有需要的使用者，记得去询问看看你的散热器厂商。
双EPS 8-Pin电源连接器，旁边有1颗电感辅助。
內存支持全新的DDR5，DDR5在外观上和DDR4完全不同，金手指位置不同，也突破以往DDR4的容量限制，频率更是从4800起始，更低的电压更快的速度。
內存有4组DDR5 DIMM插槽，支持双通道，最高可支持128GB容量，透过MEMORY BOOST技术，超频最高可达6666+频率，支持XMP 3.0。
內存旁的装饰护甲，有可能是PCB与Z690 GODLIKE共享，可能在GODLIKE上是使用在LED显示器。
一共只有3组PCI Express X16插槽，支持x16 / x0 / x4或x8 / x8 / x4。

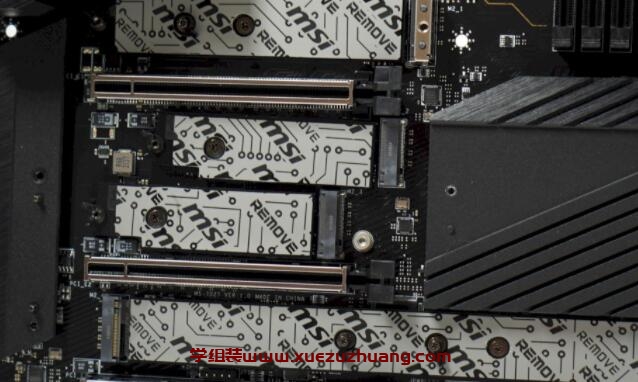

有5组M.2 SSD插槽，6组SATA插槽，皆支持RAID 0、RAID 1、RAID 5、RAID 10功能，M.2与SATA可能会互相影响可用数量，当M2_5插槽装有M.2 SATA SSD时，SATA7连接埠将不可用。
双面M.2 Shield Frozr进行散热强化，5组M.2插槽都可以有良好的散热，建议使用无散热片的M.2进行安装，免螺丝的EZ M.2 Clips也方便玩家安装M.2 SSD，为一个缺点就是主板上的M.2 Shield Frozr底下散热片，就算是螺丝拧紧也会摇晃情况，如果在意这问题，可以移除M.2 Shield Frozr底下的散热片即可。
免螺丝的预装I/O上盖结合铝制散热器总成，提高EMI保护和安装便利性。
双位数除错LED灯、EZ调试LED指示灯，让你可以快速发现问题进行调整。EZ调试LED指示灯可以快速看出BOOT、CPU、RAM、VGA有没有问题。
实体的开机和RESET开关，方便裸机测试，还有快速LED SW开关、BIOS切换开关，可以快速关闭RGB光效和BIOS设定。MYSTIC LIGHT扩充插槽，包含3-Pin、4-Pin和5-Pin，可支持RGB、RAINBOW、Corsair LED灯条和Ambient设备。
供电散热采用延伸式一体设计，顶部铝块延伸至I/O上方，中间也有大量凹槽提升散热面积，总散热面积不小，7W/mK的导热导热贴规格，降低整体供电模块温度。
无螺丝的I/O挡板，拆装散热器超便利(没有需求不要拆卸)，除了供电区域散热器和晶片组散热器外，还有音效和內存旁的护甲，背面的铝制护甲在供电区域也有导热胶条覆盖。
E-ATX规格主板，可以容纳更多芯片和用料，PCB整体是满满的。
MEG Z690 ACE主要CPU供电为19 + 1 + 2，采用全直连设计。19相VCORE和1相VCCGT由同一颗RENESAS RAA229131 PWM芯片负责，2相VCCAUX由MONOLITHIC POWER SYSTEMS MP2940A负责。
主要的音效芯片是REALTEK ALC4082 CODEC音效编码译码芯片，搭配1颗ESS ES9018 DAC放大器芯片和多颗日系音效电容。
“SRKZZ”代表INTEL Z690晶片组，拥有28组PCIe信道加上10个高速USB控制器和DMI 4.0 X8。
INTEL Z690晶片组供电由RICHTEK RT8125E(“8Y=”)单相降压PWM芯片负责直接控制ON SEMICONDUCTOR的NTMFS4C024N(下桥)和NTMFS4C029N(上桥)。
Thunderbolt 4采用模块化子板设计而非直接将相关芯片和电路焊至主PCB上。INTEL JHL8540 THUNDERBOLT 4控制器芯片，提供2组Thunderbolt 4连接埠，每一组Thunderbolt 4均有1个TEXAS INSTRUMENTS TPD6S300A短路超压保护芯片，未见有额外的外置POWER DELIVERY 3.0芯片。
另一张子卡则是2组Mini Display连接埠，MEG Z690 ACE有附赠Mini DP to DP连接线两组。

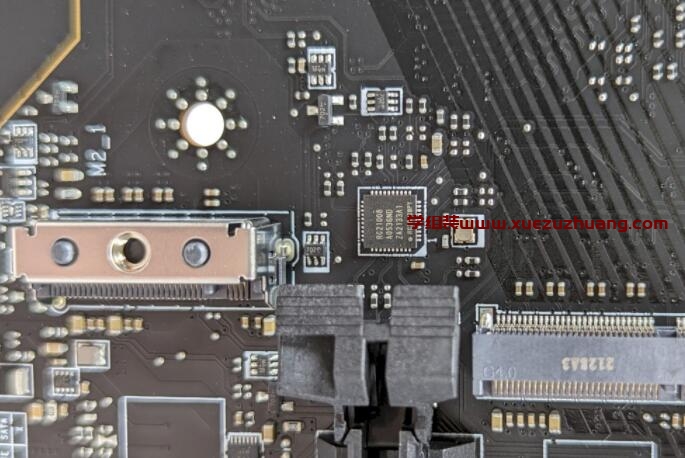

继它牌M14H主板后，再次见到使用TEXAS INTRUMENTS“PX412A2”和“PX421A2”被作用切换PCIe 5.0 x8信道，同时内置中继功能。
MEG Z690 ACE并没有使用较为常见的LERAIN JYS13008 PCIe 5.0信道切换芯片，被使用在MPG Z690 CARBON、MPG Z690 FORCE、MEG Z690 UNIFY、MEG Z690 UNIFY X。
2颗ASMEDIA ASM1468 PCIe 3.0中继器芯片，维持由晶片组至TB4控制器JHL8540之间的信号强度。
2颗ASMEIDA ASM2480B PCIe 4.0信道切换芯片，搭配2颗PERICOM PI3EQX16000ZHE PCIe 4.0中继器芯片，将PCIe 4.0 x4信道切换至PCIe E3插槽上或M2_4上。
1颗ASMEIDA ASM2480B PCIe 4.0信道切换芯片，为PCIe 4.0 x4的M2_5提供SATA M.2支持。
GENESYS GL850G USB2.0 HUB芯片，能以1个上行USB 2.0扩展出最多4个下行USB 2.0。
这次的MEG Z690 ACE比起上一代MEG Z590 ACE扩大了主板面积，从ATX变成E-ATX，更多用料细节可以看得到，更加入了PCIe 5.0完整的支持x16 / x0 / x4或x8 /x8 /x4，这都是归功于更完整的PCIe切换芯片和中继器芯片，全新设计的Thunderbolt 4子卡系统，创造了更多连接的可能性。
